Чем может быть полезен вольтметр или мультиметр в вашем доме? Типы, преимущества и использование

Манас

10:12, 1 ноября 2019 г.
Мы используем много электроприборов каждый день. Конечно, они имеют тенденцию к повреждению. Чтобы точно выяснить, что произошло, не только отвертка, плоскогубцы и молоток, но и устройства для проверки источника питания, измерения соответствия компонентов электрической цепи требуемым требованиям должны находиться в аккуратном мастерском ящике для инструментов.
Конечно, наряду с отвертками в ящике для инструментов, как правило, имеется индикаторная отвертка, которая может указывать, подключен ли драйвер к фазе. Однако такой индикатор больше не будет ничего информировать. Это может, конечно, затянуть маленькие винты.

Как минимум три в одном

Гораздо больше информации можно получить с помощью мультиметра. В зависимости от модели и возможностей устройства его можно приобрести всего за семь-восемь евро. Конечно, устройство необходимо научить работать, и наиболее распространенные типы измерений не сложно освоить.

Основными единицами измерения для любой электрической цепи являются ток, измеренный в амперах, напряжение (измеряется в вольтах) и сопротивление (измеряется в омах). Соответственно ток измеряется с помощью амперметра, напряжение - с помощью вольтметра, сопротивление - с помощью омметра. Однако это не удобно, если вам нужны три датчика.
По этой причине они объединены в одном корпусе (мультиметре), и все, что вам нужно сделать, это переключаться между ними с помощью переключателя. Зачастую на устройство добавляется ряд других специфических функций.
Таким образом, любой мультиметр может измерять напряжение, силу тока и сопротивление. Существуют устройства, которые могут обнаружить разрыв электрической цепи. Тем не менее, отсутствие этой функции не следует упускать из виду. В принципе, работает ли цепь или нет, также можно определить путем измерения сопротивления.
Также будет полезно проверить, что полупроводниковые элементы - диоды и транзисторы - работают должным образом. Профессиональные устройства также могут измерять емкость конденсаторов, частоту тока и температуру проводника.

Аналоговый или цифровой


Одно время использовались аналоговые модели, в которых стрелка отображалась в масштабе. Устройства теперь можно найти в некоторых торговых точках. Однако погрешность измерения устройств довольно велика, и пользователь должен иметь возможность прочитать результаты со стрелкой на шкале. Кроме того, есть несколько шкал, по которым перемещается стрелка.
Так что это может быть проблемой для начинающего. Кроме того, устройство всегда следует размещать на устойчивой горизонтальной поверхности, в противном случае измерение может быть неточным.

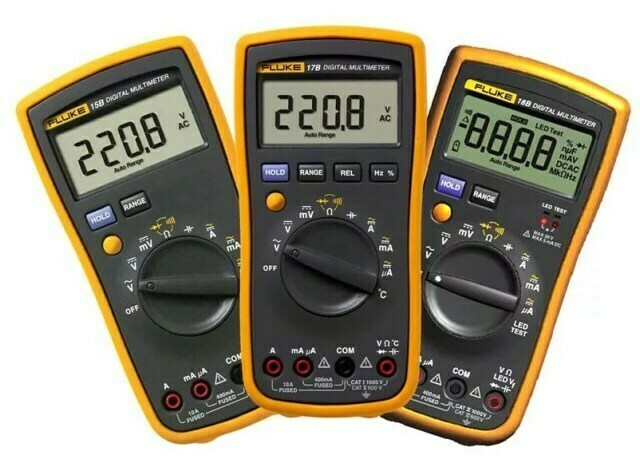

В настоящее время цифровые измерительные приборы чаще всего используются вместо аналоговых измерительных приборов. Даже для самых дешевых моделей погрешность измерения составляет не более одного процента, что достаточно для домашнего хозяйства. Конечно, ошибка профессионального устройства составляет всего 0,1 процента.
Это связано с тем, что в измерительной части устройства нет механических частей. Данные обрабатываются в электронном блоке и отображаются на цифровом дисплее. Кроме того, нет нескольких шкал - отображаются результат и единица измерения. Расположение устройства в комнате также не имеет значения.
Небольшие бытовые приборы, которые легко держать на ладони, обычно приобретаются для домашнего использования. Они обычно питаются от батареи. Существует также набор проводов для измерения. Однако устройства, предназначенные для опытных мастеров, также часто бывают очень компактными.

Маленький, но удобный


Один из самых популярных мультиметров в доме - это M830B. Он имеет цифровой дисплей в верхней части, который отображает результаты измерений, и нижний правый угол для подключения кнопок разъема. В центре находится переключатель для переключения между режимами измерения и диапазонами.
Устройство также имеет разъем для тестирования полупроводниковых элементов. Задняя панель крепится сзади двумя винтами. Вам нужно будет открутить эти винты, чтобы заменить батарею. Если необходимо заменить батарею, устройство отобразит соответствующий дисплей. В качестве источника питания следует использовать 9-вольтовую батарею.
Черный маркированный провод должен быть вставлен в нижний COM с маркировкой. Два других разъема предназначены для красного провода, который будет клеммой + для питания постоянного тока.
Розетка с маркировкой VΩmA является наиболее часто используемой и защищена предохранителем, который измеряет напряжение, сопротивление и силу тока до 200 мА. Третий разъем также предусмотрен для красного штыревого провода для корпусов с током более 200 мА. Устройство может измерять токи до 10 А. Розетка не предназначена для измерения напряжения, поэтому следует соблюдать осторожность в положении переключателя и кнопок. В противном случае это может привести к короткому замыканию!
Для удобства режимы измерения разбиты на группы. Особое положение предназначено для отключения счетчика от аккумулятора. Слева от нее находится группа для измерения напряжения тока, где должен измеряться постоянный ток. Самый низкий диапазон значений - от 200 мВ, самый высокий - 1000 В. Справа от выключателя находится группа измерения напряжения для случаев, когда напряжение должно измеряться в сети переменного тока.
Существует два диапазона - до 200 В и до 750 В. Если слева отображается цифра 1, это означает, что произошла перегрузка, и переключатель диапазона должен быть установлен на более высокое значение. Если напряжение не известно заранее, лучше сразу выбрать самый большой диапазон.
Поворот переключателя дальше вправо - это группа для измерения постоянного тока. Самая маленькая группа измерений с током до 200 микрометров (мкА), самая большая до 200 миллиампер. Следующая позиция предназначена для тока до 10 А. В этом случае красный ключ должен быть вставлен в третий разъем.
Если ток заранее неизвестен, лучше сразу выбрать диапазон 10 А. Затем вы можете переключиться на меньшие диапазоны для достижения желаемой точности. Это устройство не предназначено для использования с сетью переменного тока!
Следующий пункт для тестирования диодов.
Другая группа позиций - для измерения сопротивления. Здесь также есть несколько диапазонов: минимум 200 Ом, максимум 2000 кОм. Если измеряемое сопротивление установлено в цепи, убедитесь, что цепь отключена и конденсаторы полностью разряжены, прежде чем проводить измерения.
